高支模变形监测系统

  • 高大支模支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过18m, 或施工总荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。高大模板支撑体系在高层建筑及大跨度的建筑结构中更加凸显其重要性。在实际施工过程中,高大模板支撑体系的工艺相对复杂,危险性高,近年来事故频发。安全监测是高大模板支撑体系不可缺失部分。通过监测及时发现支撑结构在施工过程中的变形发展趋势,及时反馈信息,达到有效控制施工过程的安全,和对建筑物影响的目的。通过将监测数据与预警值作比较,判断上一步施工工艺和施工参数是否符合或达到预期要求,同时实现对下一步的施工工艺和施工进度控制,从而实现信息化施工。通过对监测数据的统计分析,可论证高大模板支撑 系统结构科学、合理性,为高大模板支撑系统的设计、搭设、结构稳定性监测的提供科学依据。
通过对高大模板支撑系统的模板沉降、支架变形和立杆轴力的实时监测,可以实现实时监测、模板沉降、承压过大、水平变形、超限预警、危险报警的监测目标。采用高精度传感器和自动采集仪,高频率读取最新数据。除了能感知高支模外围情况,传感器的使用可方便监测支模体系的变化,提高监控水平。当监测值超过预警值时,预警信号及时通知现场项目负责人、安全监督员,监测人员再通过人工监测等方式排除影响安全的不利因素;并及时通知现场作业人员停止施工,迅速撤离,并通知现场项目负责人、项目总监和安全监督员。

主要监测项目
   结合高支模的结构特点和使用场景,主要监测项目如下:
   --支架/模板沉降
   --支架水平位移
   --立杆轴力
   --立柱倾斜
   --立杆应力
   根据高支模的结构特点选择多种监测项目进行综合监测,监测测点的数量和位置,应综合考虑监测目的、监测对象、监测方法和监测成本。用最经济的监测手段和合理点位布置来完成对目标对象的监测。

监测系统组成

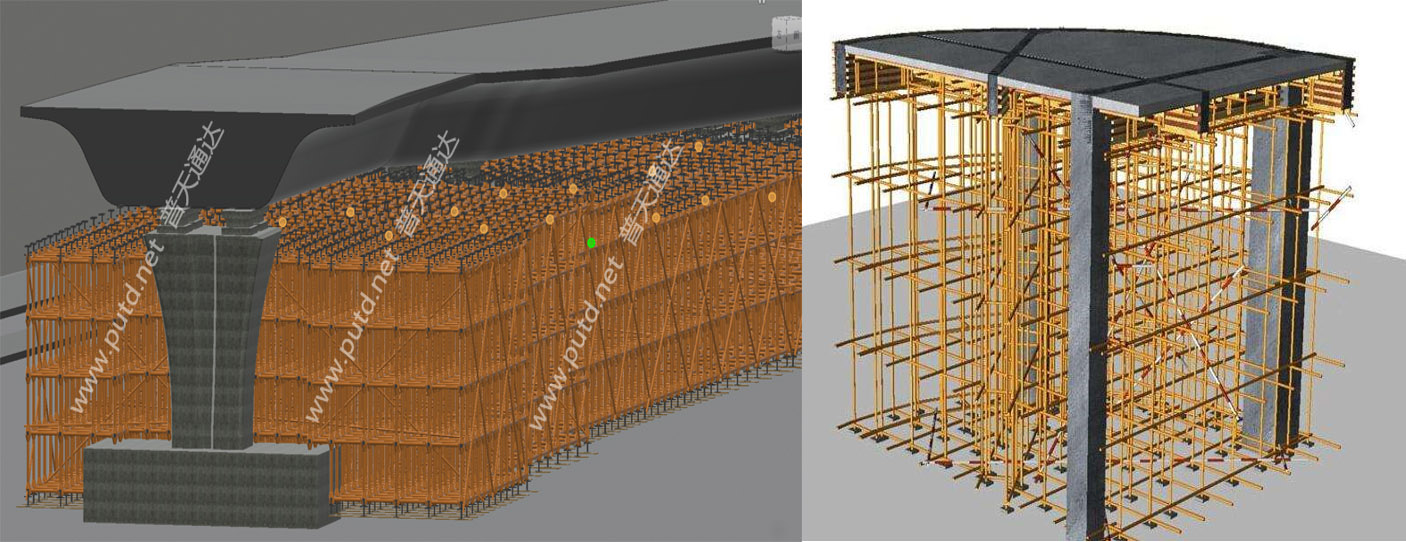

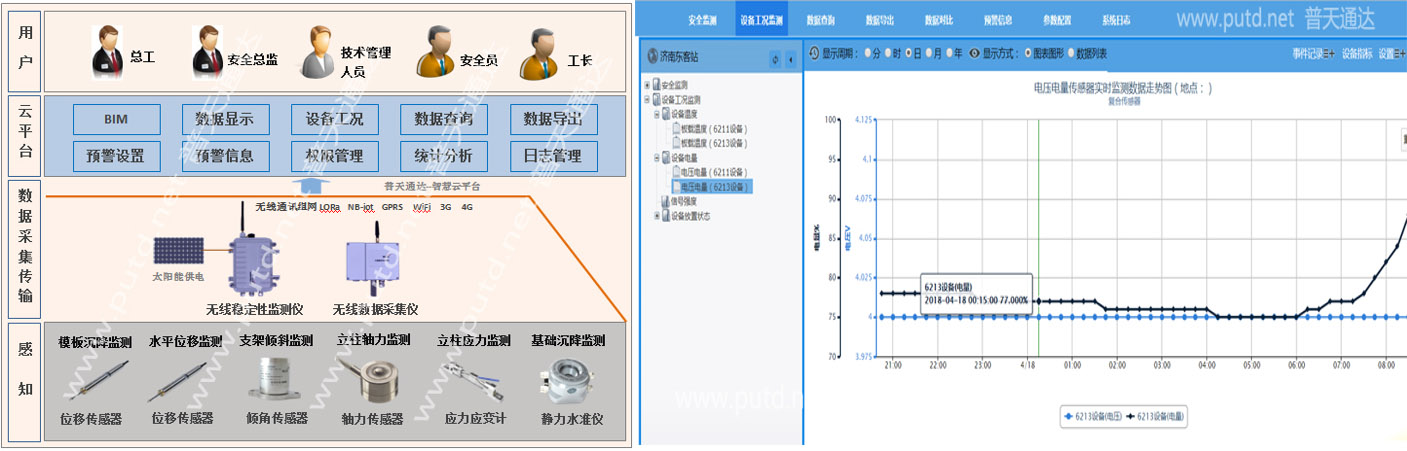

   北京普天通达科技有限公司利用最先进的物联网理念和技术,采用自主研发基于物联网技术的无线智能稳定性监测仪;为高大模板支撑系统变形监测提供了全新的解决方案。监测系统由:传感器、无线智能稳定性监测仪、云平台管理软件等组成。

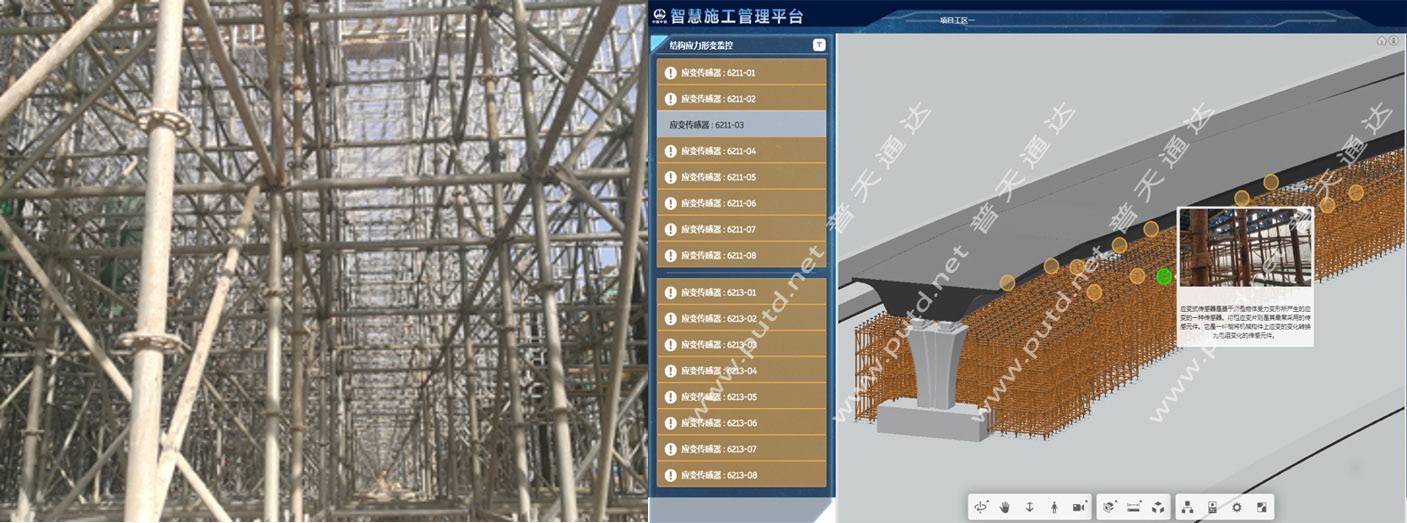

系统特点
   基于物联网技术全新高支模变形解决方案。
--系统先进:“BIM+物联网”技术融合
--实用性强:实时在线数据传输及预警
--使用便捷:手机随时监测数据和接收预警信息
--超低功耗:太阳能供电无需拉线
--安装快捷:设备小型化、专业传感器安装结构
