国家电网“线路大跨越”—淮河长江线路大跨越

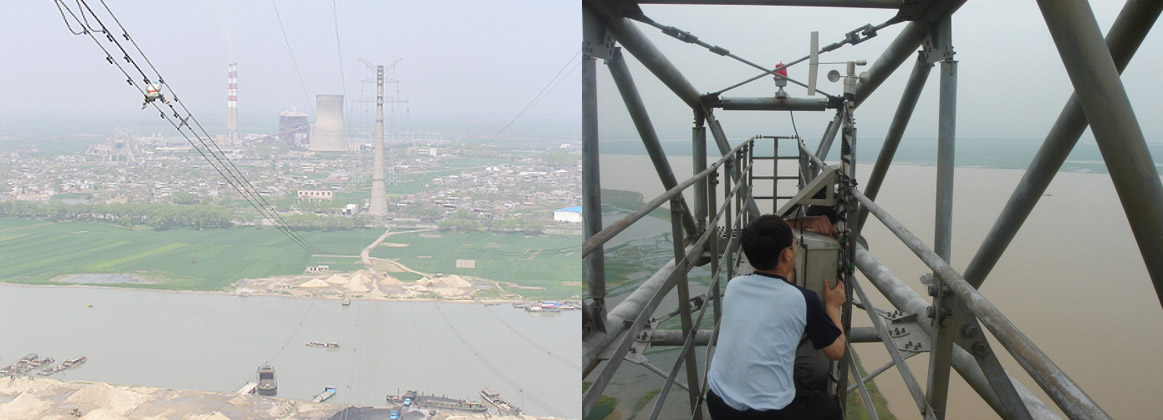

  • 国家重点工程“皖电东送”500千伏西通道淮南淮河大跨越工程成功放线。西通道淮河大跨越工程横跨淮河2305米,是当时国的最大跨距。两岸钢管塔高145米,素有西通道的“咽喉工程”之称。“皖电东送”途经安徽淮南、合肥等9个地市,保障上海、浙江等长三角地区用电需求。500千伏淮蚌线淮河大跨越工程地处蚌埠市长淮卫镇境内,该工程属于安徽省500千伏东通道输变电工程重要工程之一,它举托电力大动脉,对促进安徽皖北地区的经济发展起着举足轻重的作用。淮河跨越点位于蚌埠市下游5公里处。两跨越塔均采用自立式钢管法兰结构,全高131米,单基铁塔重390吨。
北京普天通达科技有限公司受“国家电网公司电力建设研究所”委托,设计和实施“送电线路大跨越”远程无线在线监测系统,简称:“大跨越”。

系统目的:是为保障国家电网关键节点的安全,为远程电网管理单位提供,包括:
    1、各项实时数据显示;
    2、提供决策支持;
    3、提供预警参考;
    4、设备运行转态、远程维护与升级;

系统功能:以动态更新方式的数据及图形展示“大跨越”运行实况,包括:
    1、环境:风速、风向、温度、湿度;及全年平均气温图及异常温度告警。
    2、大跨越的微风振动、导线温度;及大跨越线路最高及最低温度分布图;
    3、微风振动信号(含警报线)、快速傅立叶变换(FFT)图显示等;
    4、设备电池电压;

系统软件:

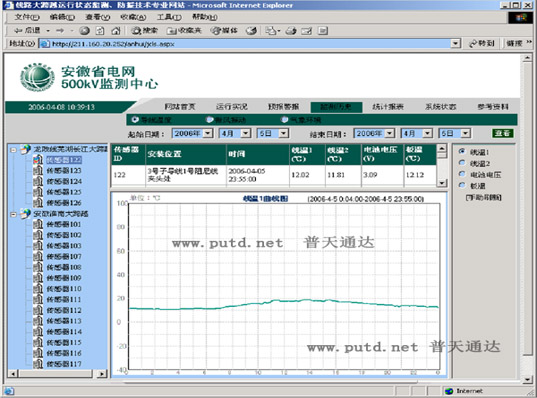

        在线监测实时数据、历史数据及图形展示;
        所有监测数据均可查询及显示;
        数据分析及利用;

监测预警:在线监测系统构建了实时监测预警体系,包括:
    1、微风振动异常;
    2、导线温度异常;
    3、气象环境异常;
    4、各类报警查询;
