守口堡大坝施工质量智能监控系统

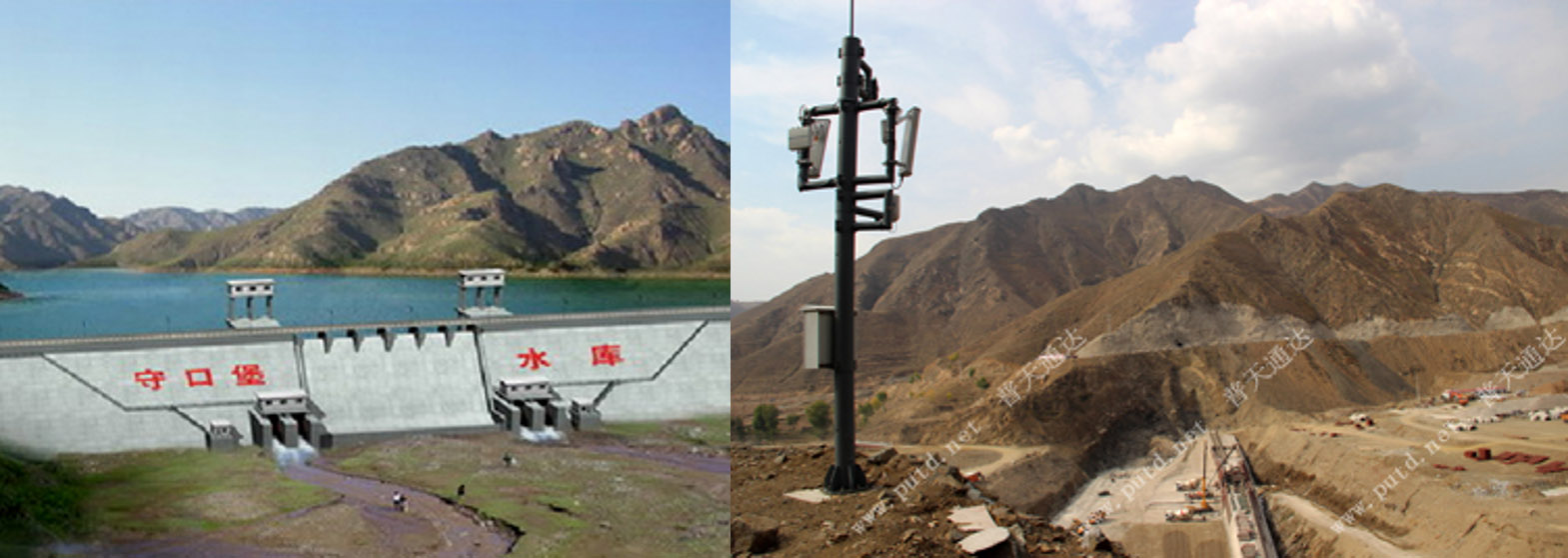

  • 北京普天通达科技有限公司与中国水利水电科学研究院合作研发的“大坝施工质量智能监控系统”,圆满完成了守口堡胶凝砂砾石大坝2015年施工质量监控任务,获取了大坝材料配比、碾压施工等过程数据,有效的管理、监督、控制了整体施工质量,同时为胶凝砂砾石新型水库大坝积累了大量的施工工艺、质量控制、材料配比等研究数据。 守口堡大坝是国内采用胶凝砂砾石碾压施工的新型水库大坝,大坝位于山西省大同市阳高县县城西北约10km处的黑水河上游段,水库总库容980万m³,为小型水库;工程任务为工业用水,农业灌溉及防洪等综合利用。大坝为胶结颗粒料坝坝顶长354米,最大坝高61.6m,坝顶宽6米,坝体设6孔开敞式溢流表孔,4孔有压冲沙泄洪底孔;工程建成后,年供水量可达640万m³。胶凝砂砾石坝的原材料包括就地从河床挖取的砂砾石料以及水泥、粉煤灰、水、掺和料等,坝体施工工艺通过摊铺后进行碾压;原材料配比及碾压施工是胶凝砂砾石坝铺筑控制质量的关键因素。
北京普天通达科技有限公司实施的守口堡大坝施质量智能监控系统采用世界先进的技术结合大坝的施工工艺要求研发而成的,采用技术包含以下几个方面:

超宽带三维定位技术:引进美国先进超宽带无线通讯测距设备,通过构建超宽带无线测量监测网和三维定位系统软件,实现碾压车的移动三维定位,定位精度10cm;

振动监测技术:采用振动监测传感器,实时监测碾压车的工作状态,包括碾压车振动状态和非振动状态;

非接触式红外测温技术:采用非接触式红外测温探测器,探测碾压后仓面温度;

无线通讯网络技术:采用无线骨干网、无线覆盖网络技术,实现三维定位数据、振动数据、温度数据、拌合站材料配比数据等的在线传输网络。

系统实现了碾压车碾压施工的实时监测,监测内容包含如下几个方面:

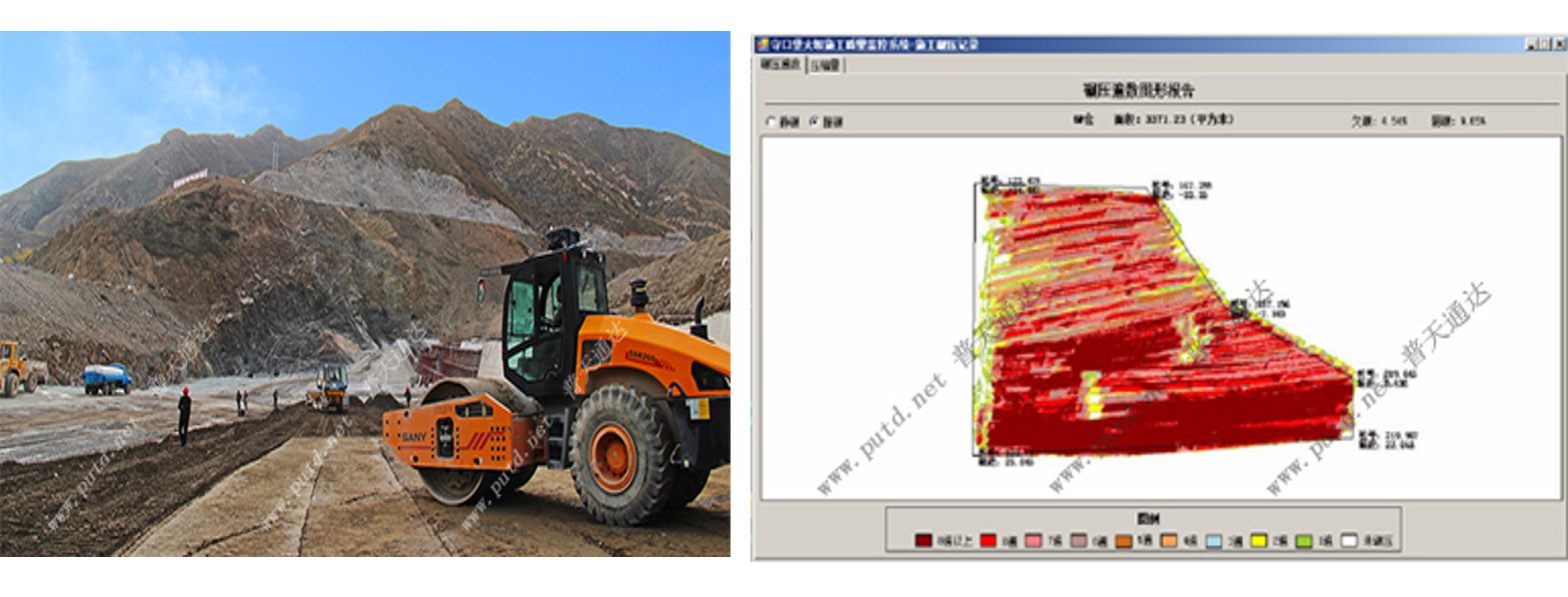

碾压轨迹:实时监测、回放、显示;

碾压速度:实时监测、统计、显示,超速报警提示;

碾压遍数:实时统计包含振动碾压及非振动碾压遍数统计、压实度,仓面任意位置碾压遍数查询等;

仓面温度:实时监测仓面温度,实时显示、查询、统计等;

材料配比:实时监测拌合系统的材料配比情况,超范围报警提示。
